Kit de segurança para cilindro

As instalações de manuseio, transporte e distribuição de cloro gás devem possuir kits de segurança, também conhecidos como kits de emergência, adequados para cada tipo de cilindro, de acordo com a norma ABNT NBR 13295. A Fluid Feeder trabalha com dois modelos de kit de emergência para cilindro. Na sequência, são apresentados todos os componentes dos modelos A e B.

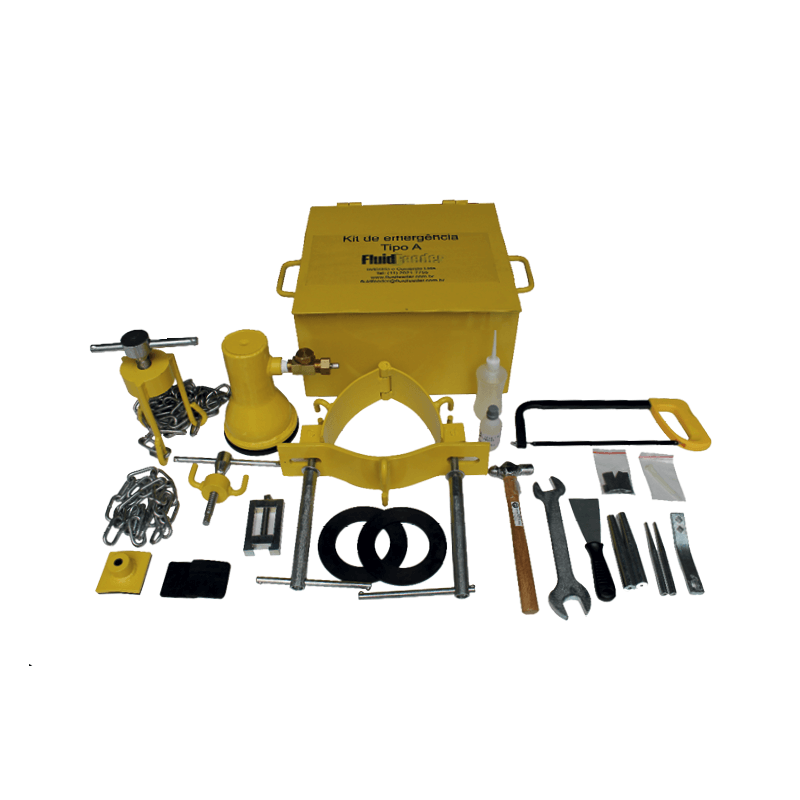

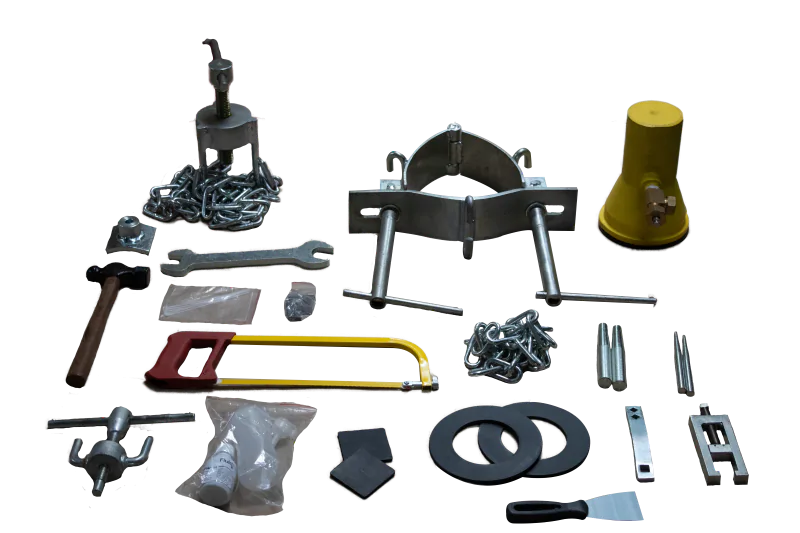

Kit de segurança tipo A

Para cilindro de 50/68 kg, fabricado conforme norma ABNT NBR 13295:2015, com os seguintes componentes:

Copo de vedação, com válvula (uma peça)
Junta fuselada do copo da válvula (uma peça)
Conjunto esticador: bloco, parafuso T 1” e corrente (uma peça)
Junta ou guarnição em neoprene do copo da válvula (duas peças)
Arco de serra (uma peça)
Corrente com 8 mm x 35 mm x 52 mm x 1200 mm (uma peça)
Pino cônico grande (duas peças)
Pino cônico pequeno (duas peças)
Junta quadrada para vedação do furo no corpo do cilindro (duas peças)
Junta retangular de chumbo (quatro peças)
Chave de boca: 1.1/4” x 1.1/8” (uma peça)
Martelo tipo bola (uma peça)
Espátula (uma peça)
Chave de operação (uma peça)
Braçadeira Yoke (uma peça)
Conjunto esticador: parafuso T 5/8” e gancho (uma peça)
Vedação para furo no corpo do cilindro (uma peça)
Braçadeira do cilindro (uma peça)
Lacre plástico (cinco peças)
Caixa apropriada (uma peça)
Frasco borrifador com solução de amônia (uma peça)

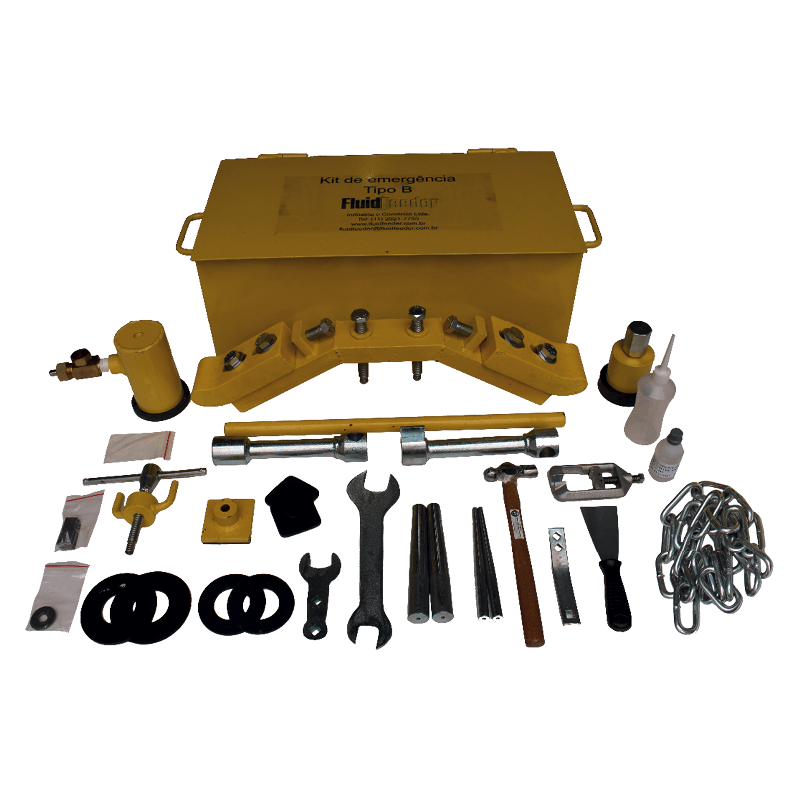

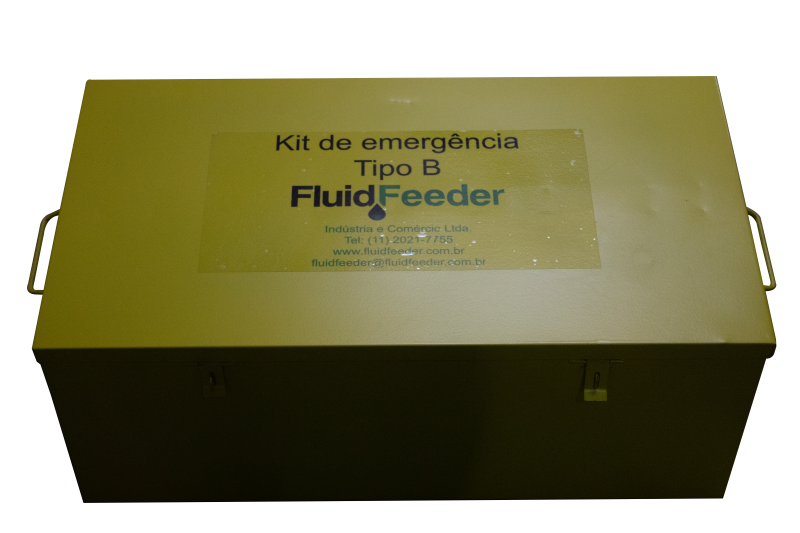

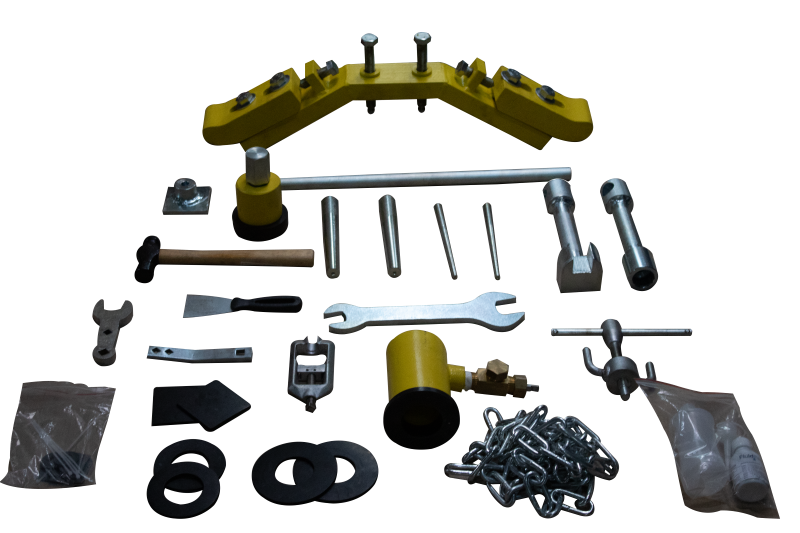

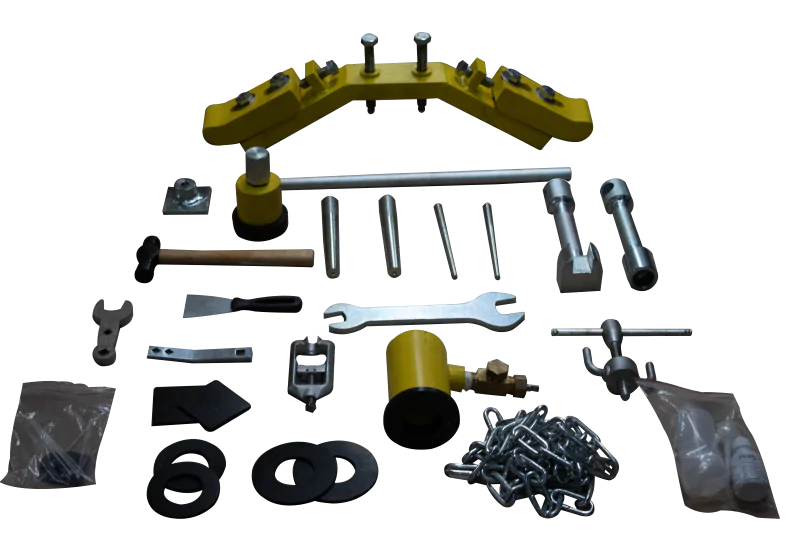

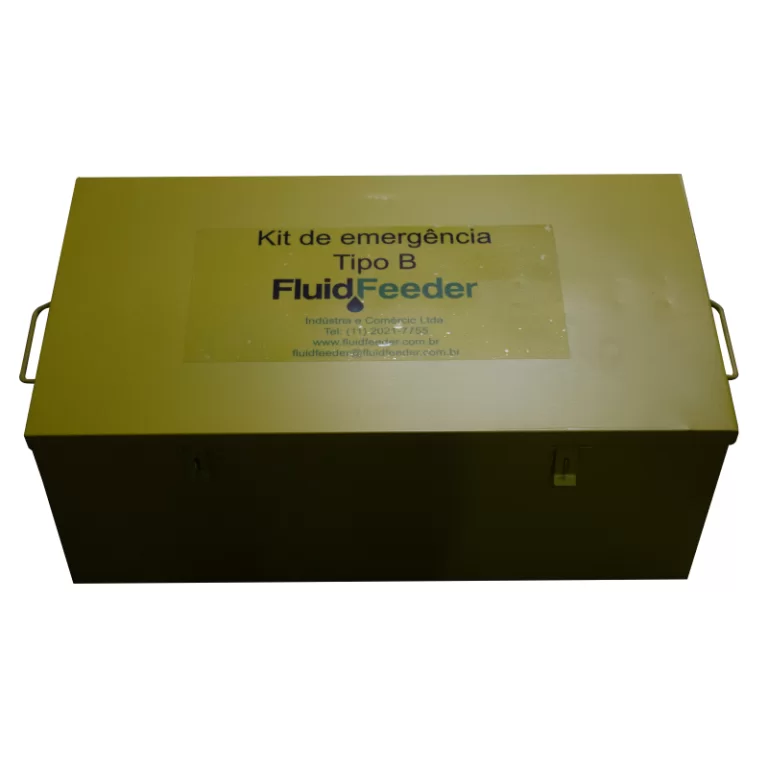

Kit de segurança tipo B

Para cilindro de 900 kg, fabricado conforme norma ABNT NBR 13295:2015, com os seguintes componentes:

Barra de ajustagem (uma peça)
Pino cônico pequeno (duas peças)
Pino cônico grande (duas peças)
Cabo de força (uma peça)
Copo de vedação do bujão fusível: porca sextavada, parafuso de aperto, garra, junta fuselada (uma peça)
Junta ou guarnição neoprene 100 mm x 55 mm x 3/16” (duas peças)
Copo de vedação da válvula com uma válvula e uma junta fuselada (uma peça)
Junta ou guarnição plana de neoprene 120 mm x 55 mm x 3/16” (duas peças)
Chave do bujão fusível (uma peça)
Braçadeira Yoke (uma peça)
Chave de operação da válvula (uma peça)
Chave de operação da haste ou chave modelo NN 7 ¼ x ½ x 3/8 (uma peça)
Corrente com 8 mm x 35 mm x 52 mm x 2880 mm (uma peça)
Guarnição quadrada para remendo 80 mm x 80 mm (duas peças)
Junta cega retangular de chumbo (quatro peças)
Arruelas de chumbo (quatro peças)
Vedação para o corpo do cilindro (uma peça)
Conjunto esticador: parafuso T 5/8” e gancho (uma peça)
Martelo tipo bola (uma peça)
Chave de boca 1.1/2 x 1.1/8” (uma peça)
Chave de pé de corvo (uma peça)
Espátula (uma peça)
Lacre plástico (cinco peças)
Caixa apropriada (uma peça)
Frasco borrifador com solução de amônia (uma peça)
