Clorador FFCL 01/02/03

O clorador série FFCL 01 / 02 / 03, para montagem em parede, diretamente na válvula do cilindro de cloro ou no manifold, reduz imediatamente a pressão do cloro gás, colocando-o sob vácuo após a respectiva válvula reguladora, o que proporciona maior segurança e economia em instalações de baixa capacidade.

Os equipamentos são construídos com material de alta qualidade e resistente à corrosão; são de fácil manuseio, com sistema de controle de vazão através de orifício variável de alta precisão. Os cloradores são operados a vácuo remoto, com indicação local de vácuo de operação, o que evita o vazamento de cloro gás, no caso de perda de pressão no injetor, ficando limitada a área de risco próxima aos cilindros.

Os cloradores da série FFCL 01 / 02 / 03 têm capacidade de dosagem de 5 kg/dia até 270 kg/dia, com alta confiabilidade, baixa manutenção e longa durabilidade.

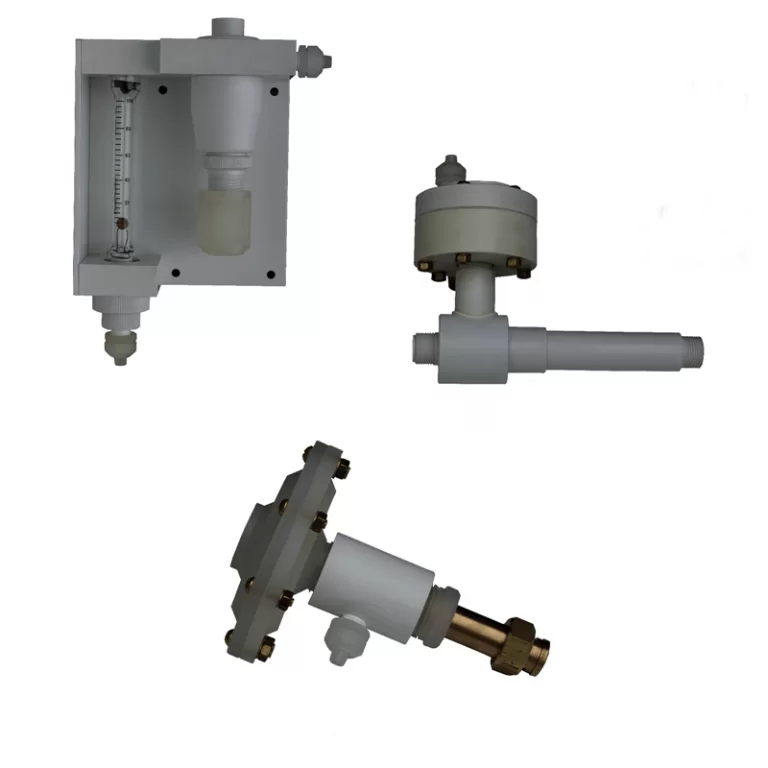

Peças que compõem o clorador

• 01 injetor completo;

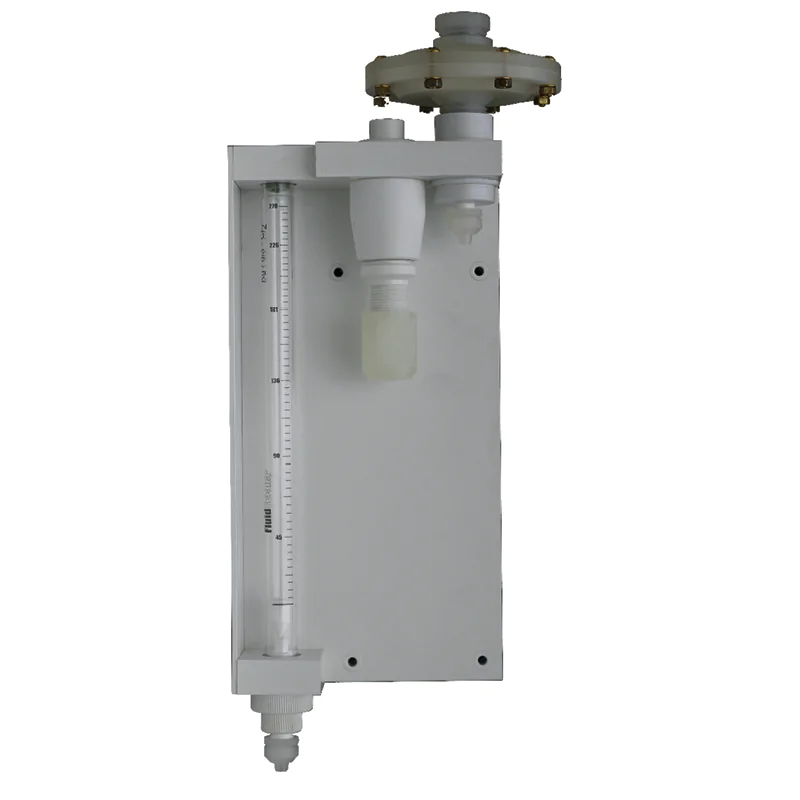

• 01 módulo de dosagem completo com rotâmetro;
• 01 válvula reguladora de pressão e vácuo tipo Check-Unit;
• 3,0 m de mangueira necessária para instalação;
• 01 manual de instruções.

Especificações técnicas

Modelos:

• FFCL01: capacidades de 05, 10, 26 e 50 kg/dia;

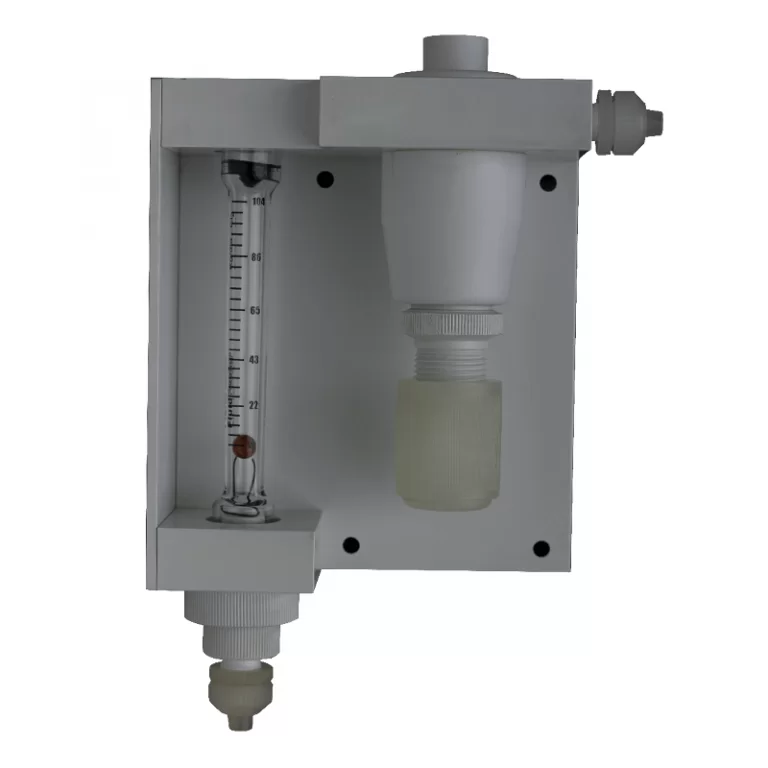

• FFCL02: capacidade de 100 kg/dia;
• FFCL03: capacidades de 240 e 270 kg/dia;

Ajuste de dosagem:

• Manual: através do manípulo de ajuste;
• Automático: através do sinal de 4-20 mA proveniente do analisador de cloro residual livre, CLP ou medidor de vazão;
• Construção totalmente em PVC (material resistente ao cloro);
• Range de operação de 20:1;
• Precisão de ± 4% do fundo de escala;
• Regulagem através de orifício variável “V-Notch”;
• Requisitos para o injetor:
• Água: limpa, livre de matéria em suspensão;
• Temperatura: de até 55°C;
• Pressão máxima de operação: 300 psig a 38°C, 150 psig a 55°C;
• Contrapressão máxima: 160 psig a 38°C, 60 psig a 55°C;

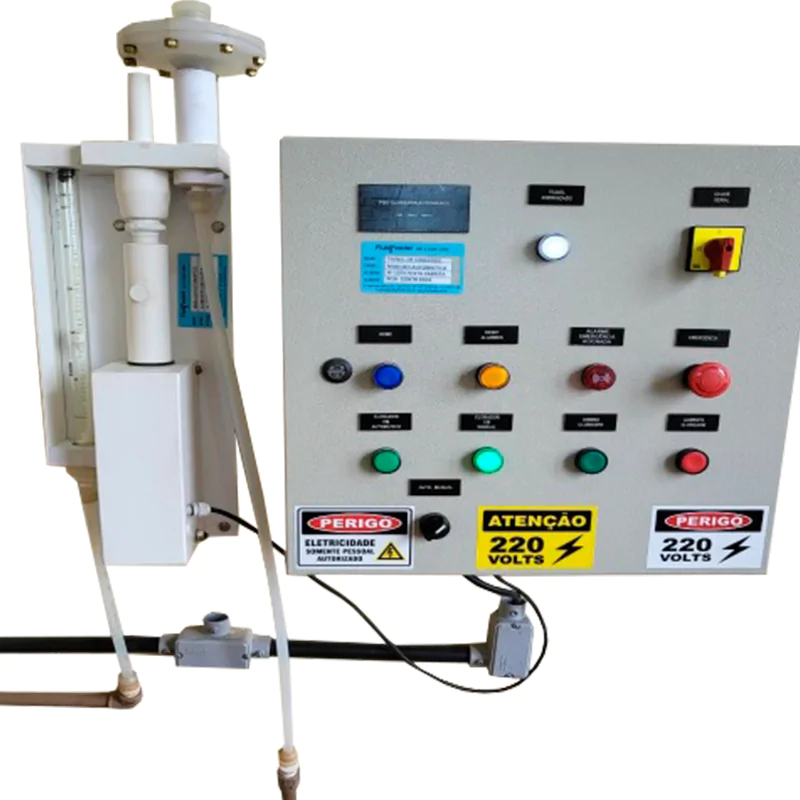

Controlador / Atuador:

• Alimentação elétrica: 100 a 240 V_AC, 60 Hz – Fonte chaveada;
• Sinais de entrada: até 4 analógicos de 4 a 20 mA e até 14 digitais;
• Sinais de saída: 2 analógicos de 4 a 20 mA e até 10 digitais.
