Centinela de Cloro

Sistema de seguridad para fugas de cloro, modelo Centinela de Cloro, fabricado por Fluid Feeder, con las siguientes características:

Sistema de gestión automático e ininterrumpido para controlar la apertura y cierre del paso del cloro gaseoso, mediante válvulas electromecánicas controladas por un cuadro de control eléctrico. El cuadro cuenta con señalización de mando energizada y un dispositivo de seccionamiento y protección, en cumplimiento de los requisitos de NR-12. También conocido como sistema de cierre automático de cilindros, válvula de cierre automático de cilindros o válvula shut-off.

Modos de Operación:

Automático

La válvula eléctrica se cerrará automáticamente en las siguientes situaciones:

• Activación realizada cuando el panel de control recibe una señal digital de fuga de gas, de un detector de cloro instalado en la sala de almacenamiento de cilindros;
• Activación realizada cuando se presiona el botón de emergencia localmente en el panel de control, o de manera remota, presionando botones de emergencia instalados en lugares estratégicos de la planta;
• Activación realizada cuando hay una falla o falta de energía en la red eléctrica.

En todas estas situaciones, el Centinela señalará las ocurrencias mediante señales acústicas y visuales en el panel, y registrará los datos en la IHM, permitiendo el acceso local por parte del cliente. Opcionalmente, esta información se puede transmitir a través de un puerto de comunicación, permitiendo el monitoreo remoto a través de sistemas de supervisión proporcionados por el cliente.

Manual

La válvula eléctrica se puede abrir o cerrar usando los botones de activación en el panel de control, siempre y cuando no haya ningún corte de energía en la red.

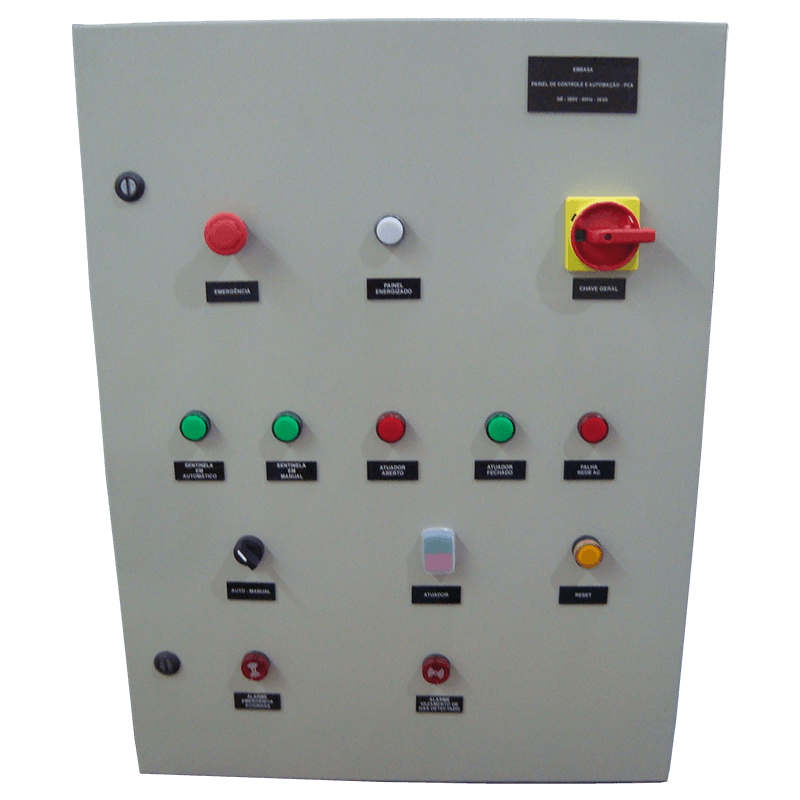

Panel de Comando

Panel eléctrico automatizado, responsable por la gestión de posicionamiento de la válvula eléctrica permitiendo la apertura y el cierre del paso de cloro gaseoso en modo Automático y Manual.

• Sistema de energía garantida con UPS inteligente capaz de monitorear el estado de la batería;
• Exclusivo sistema de verificación automática que monitorea periódicamente el estado de las válvulas y alerta preventivamente posibles fallos;
• Sistema totalmente digital con IHM de 4 pulgadas sensible al toque que permite visualizar y acceder todos los parámetros de operación;
• Registro de eventos y alarmas con visualización del histórico a través de la IHM;
• Alertas de mantenimiento preventivo y registro de tiempo de operación;
• Señalizaciones de alerta: sonoro y visual;
• Material de fabricación: acero al carbono pintado gris munsell N6.5.

Especificaciones Técnicas

• Opciones de comando: para 1 hasta 8 válvulas (otras cantidades bajo consulta);
• Alimentación universal: 220/380/440 Vca;
• Cumple la norma NR-10 y NR-12;
• Conexiones de entrada y salida sin tornillo que evitan mal contacto o la necesidad de volver a apretar periódicamente;

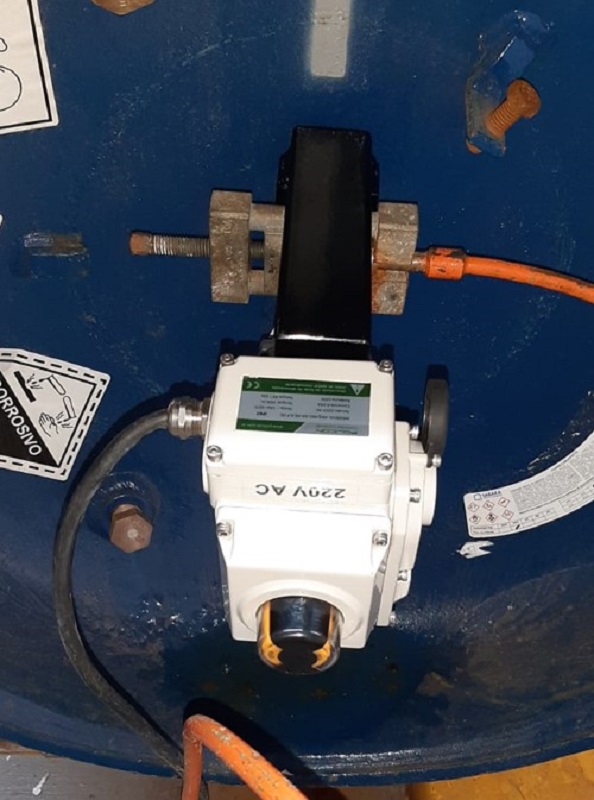

• Actuadores motorizados 24Vcc, más rápidos y eficaces con indicación de posición abierto/cerrado;
• Grado de protección: IP67;
• Conexión eléctrica: por prensa de cables ya instalado en el actuador.

Opcionales

• Opciones de comunicación: Ethernet (protocolo Modbus-TCP) o serial RS-485 (protocolo Modbus-RTU);
• Industria 4.0: acceso 3G/4G.
